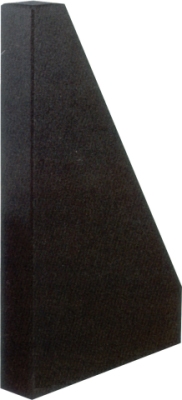

Winkel Normale 90° Dreieckform aus Granit (Hartgestein)
Winkelnormale 90° nach DIN 875 / DIN 876 – Präzisions-Referenz für Messraum und Qualitätssicherung
Winkelnormale in 90°-Ausführung dienen als hochpräzise Referenzkörper zur Überprüfung, Kalibrierung und Einstellung von Winkelmessmitteln. Sie werden insbesondere im Maschinenbau, Werkzeugbau, in der Fertigungsmesstechnik sowie in Messräumen eingesetzt, wo exakte Rechtwinkligkeit im µm-Bereich gefordert ist.
Unsere Winkelnormale in Dreieckform werden nach DIN 875 / DIN 876 gefertigt und sind in den Genauigkeitsklassen Güteklasse 00 und Güteklasse 000 erhältlich. Die diamantgeläppten Messflächen gewährleisten höchste Ebenheit, Geradheit und Winkelgenauigkeit. Alle Ausführungen werden inklusive Werkskalibrierschein geliefert und sind somit direkt für dokumentierte Prüfprozesse geeignet.
Je nach Anwendungsbereich – interne Prüfmittelüberwachung, Referenzmessung oder Kalibrierlabor – steht Ihnen die passende Genauigkeitsklasse zur Verfügung.
Winkelnormal 90° Dreieckform Güte 00
200mm x 150mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 200 mm x 150 mm x 50 mm, Ebenheit / Geradheit: 3 µm / 3 µm, Winkelgenauigkeit: 2 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602201
213,00 EUR* 240,00 EUR* (zzgl. MwSt. =253,47 EUR)
Winkelnormal 90° Dreieckform Güte 00
300mm x 200mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 300 mm x 200 mm x 50 mm, Ebenheit / Geradheit: 3 µm / 3 µm, Winkelgenauigkeit: 2 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602202
247,00 EUR* 277,00 EUR* (zzgl. MwSt. =293,93 EUR)
Winkelnormal 90° Dreieckform Güte 00
400mm x 250mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, aus Granit, DIN 875 / DIN 876
Maße 400 mm x 250 mm x 50 mm, Ebenheit: 4 µm / 3 µm, Winkelgenauigkeit: 2,5 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602203
408,00 EUR* 457,00 EUR* (zzgl. MwSt. =485,52 EUR)
Winkelnormal 90° Dreieckform Güte 00
500mm x 300mm x 60mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 500 mm x 300 mm x 60 mm, Ebenheit: 4 µm / 3 µm, Winkelgenauigkeit: 3 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602204
496,00 EUR* 556,00 EUR* (zzgl. MwSt. =590,24 EUR)
Winkelnormal 90° Dreieckform Güte 00
600mm x 400mm x 70mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 600 mm x 400 mm x 70 mm, Ebenheit: 4 µm / 4 µm, Winkelgenauigkeit: 3 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602205
740,00 EUR* 829,00 EUR* (zzgl. MwSt. =880,60 EUR)
Winkelnormal 90° Dreieckform Güte 00
800mm x 500mm x 80mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 800 mm x 500 mm x 80 mm, Ebenheit: 5 µm / 4 µm, Winkelgenauigkeit: 3,5 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602207
1387,00 EUR* 1555,00 EUR* (zzgl. MwSt. =1650,53 EUR)
Winkelnormal 90° Dreieckform Güte 000
200mm x 150mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 000, aus Granit, DIN 875 / DIN 876
Maße 200 mm x 150 mm x 50 mm, Ebenheit / Geradheit: 1 µm / 1 µm, Winkelgenauigkeit: 1 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602101
278,00 EUR* 312,00 EUR* (zzgl. MwSt. =330,82 EUR)
Winkelnormal 90° Dreieckform Güte 000
300mm x 200mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 000, aus Granit, DIN 875 / DIN 876
Maße 300 mm x 200 mm x 50 mm, Ebenheit / Geradheit: 2 µm / 2 µm, Winkelgenauigkeit: 1,5 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602102
322,00 EUR* 362,00 EUR* (zzgl. MwSt. =383,18 EUR)
Winkelnormal 90° Dreieckform Güte 000
400mm x 250mm x 50mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 400 mm x 250 mm x 50 mm, Ebenheit / Geradheit: 2 µm / 2 µm, Winkelgenauigkeit: 1,5 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602103
530,00 EUR* 595,00 EUR* (zzgl. MwSt. =630,70 EUR)
Winkelnormal 90° Dreieckform Güte 000
500mm x 300mm x 60mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 500 mm x 300 mm x 60 mm, Ebenheit / Geradheit: 2 µm / 2 µm, Winkelgenauigkeit: 2 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602104
645,00 EUR* 723,00 EUR* (zzgl. MwSt. =767,55 EUR)
Winkelnormal 90° Dreieckform Güte 000
600mm x 400mm x 70mm
Winkel-Normale 90° in Dreieckform Güte 00, aus Granit, DIN 875 / DIN 876
Maße 600 mm x 400 mm x 70 mm, Ebenheit / Geradheit: 2 µm / 2 µm, Winkelgenauigkeit: 2 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602105
963,00 EUR* 1075,00 EUR* (zzgl. MwSt. =1145,97 EUR)
Winkelnormal 90° Dreieckform Güte 000
800mm x 500mm x 80mm
Winkel-Normale 90° in Dreieckform Güte 000, aus Granit, DIN 875 / DIN 876
Maße 800 mm x 500 mm x 80 mm, Ebenheit / Geradheit: 3 µm / 3 µm, Winkelgenauigkeit: 2,5 µm
inkl. Werks-Kalibrierschein
Lieferzeit: 1 Woche**
Artikelnr: U1602107
1800,00 EUR* 2020,00 EUR* (zzgl. MwSt. =2142,00 EUR)
